Cách Đo Tần Số Thạch Anh Bằng Đồng Hồ Vạn Năng 2026

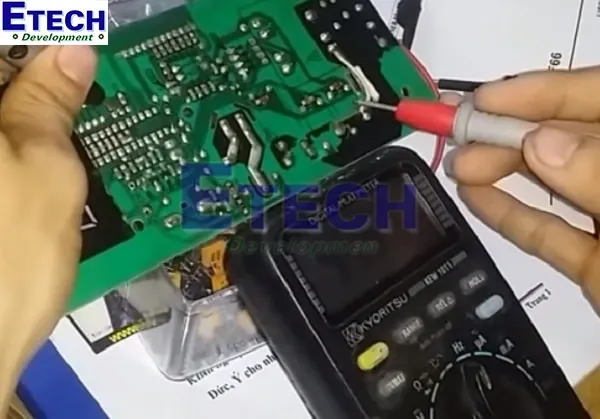

Cách đo và kiểm tra thạch anh bằng đồng hồ vạn năng
Thạch anh (crystal oscillator) là linh kiện tạo xung nhịp chuẩn trong mạch điện tử, từ đồng hồ số đến vi xử lý. Để xác định cách đo tần số thạch anh chính xác, bạn cần đồng hồ vạn năng có chức năng đo Hz và hiểu rõ nguyên lý cộng hưởng áp điện. Bài viết này hướng dẫn quy trình đo thực tế, phân tích sai số phổ biến, và cách nhận biết thạch anh hỏng qua phép đo tần số.
Nguyên Lý Đo Tần Số Thạch Anh
Thạch anh hoạt động dựa trên hiệu ứng áp điện ngược: khi đặt điện áp xoay chiều vào hai điện cực, tinh thể SiO₂ dao động cơ học với tần số riêng phụ thuộc vào độ dày và góc cắt. Tần số cộng hưởng này cực kỳ ổn định (độ lệch < 50 ppm/năm), khiến thạch anh trở thành chuẩn thời gian trong mạch số.
Khi đo bằng đồng hồ vạn năng, bạn đo điện áp dao động tại chân thạch anh trong mạch hoạt động. Đồng hồ chuyển đổi tín hiệu này thành giá trị tần số Hz. Lưu ý: cách đo tần số thạch anh chỉ chính xác khi mạch được cấp nguồn và thạch anh đang dao động.
Mô Hình Điện Tương Đương
Thạch anh có hai tần số cộng hưởng:
- Cộng hưởng nối tiếp (fs): Trở kháng thấp nhất, thường dùng trong mạch dao động Pierce
- Cộng hưởng song song (fp): Cao hơn fs khoảng 0.5-1%, dùng trong mạch dao động Colpitts
Mạch tương đương gồm: L (cuộn cảm động), C₁ (điện dung động), R (điện trở tổn hao), C₀ (điện dung tĩnh giữa hai điện cực). Hệ số phẩm chất Q thường đạt 10,000-100,000, cao hơn LC thông thường 100 lần.
Quy Trình Đo Tần Số Thạch Anh Từng Bước
Chuẩn Bị Dụng Cụ
- Đồng hồ vạn năng có chức năng đo tần số (Hz), trở kháng đầu vào ≥ 1 MΩ
- Nguồn cấp cho mạch chứa thạch anh (thường 3.3V hoặc 5V)
- Sơ đồ mạch để xác định chân thạch anh
Cảnh báo: Không đo thạch anh khi mạch tắt nguồn. Thạch anh chỉ dao động khi có mạch khuếch đại phản hồi.
Các Bước Thực Hiện
- Chọn thang đo: Xoay núm đồng hồ sang Hz. Nếu biết trước tần số (ví dụ 32.768 kHz hoặc 8 MHz), chọn thang phù hợp
- Kết nối que đo: Que đen (COM) nối mass mạch, que đỏ nối chân output thạch anh (thường là chân gần tụ tải)
- Cấp nguồn mạch: Bật nguồn, đợi 2-3 giây để dao động ổn định
- Đọc kết quả: Màn hình hiển thị tần số. So sánh với giá trị ghi trên vỏ thạch anh (ví dụ: 16.000 MHz)
- Đánh giá sai số: Sai số < 100 ppm (0.01%) là chấp nhận được. Ví dụ: thạch anh 8 MHz dao động 7.9992-8.0008 MHz là bình thường
Xử Lý Trường Hợp Đặc Biệt
Thạch anh 3 chân: Chân giữa thường là mass. Đo tại một trong hai chân còn lại.
Thạch anh SMD: Dùng đầu dò IC clip hoặc hàn dây tạm vào pad. Tránh chạm tay vào tinh thể vì nhiệt độ làm lệch tần số.
Mạch có tụ tải: Tần số đo được sẽ thấp hơn tần số ghi trên vỏ 20-50 ppm do tụ tải (load capacitance). Đây là hiện tượng bình thường.
Phân Biệt Thạch Anh Tốt và Hỏng Qua Đo Tần Số
| Tiêu chí | Thạch anh tốt | Thạch anh hỏng |
|---|---|---|
| Tần số đo được | Sai lệch < 0.01% so với nhãn | Không đo được hoặc lệch > 0.1% |
| Biên độ dao động | Ổn định, không nhấp nháy | Nhấp nháy hoặc giảm dần |
| Thời gian khởi động | < 5 giây | > 10 giây hoặc không khởi động |
| Nhiệt độ | Tần số thay đổi < 20 ppm khi nóng tay | Lệch > 100 ppm |
Nguyên nhân hỏng phổ biến:
- Rơi vỡ làm nứt tinh thể bên trong (không nhìn thấy từ ngoài)
- Hàn quá nhiệt (> 260°C) làm thay đổi cấu trúc tinh thể
- Ẩm xâm nhập vào vỏ kim loại, tăng điện dung ký sinh
- Mạch khuếch đại yếu, không đủ năng lượng duy trì dao động
Các Loại Thạch Anh Thông Dụng và Tần Số Đặc Trưng
Phân Loại Theo Tần Số
Thạch anh tần số thấp (32.768 kHz): Dùng trong đồng hồ thời gian thực (RTC). Tiêu thụ điện cực thấp (< 1 µA), độ chính xác ±20 ppm ở 25°C.
Thạch anh tần số trung bình (4-24 MHz): Vi điều khiển, mạch số. Phổ biến nhất: 8 MHz, 12 MHz, 16 MHz. Dung sai ±30 ppm.
Thạch anh tần số cao (> 25 MHz): Bộ xử lý, mạch RF. Cần mạch khuếch đại mạnh, tụ tải nhỏ (10-15 pF).
Phân Loại Theo Vỏ
| Loại vỏ | Đặc điểm | Ứng dụng |
|---|---|---|
| HC-49/U (kim loại) | Chống nhiễu tốt, giá rẻ | Mạch thông dụng |
| SMD 3225 (gốm) | Nhỏ gọn, chịu nhiệt cao | Thiết bị di động |
| Tuning fork | Hình chữ Y, 32.768 kHz | Đồng hồ đeo tay |
Sai Số Đo và Cách Khắc Phục
Nguồn Gây Sai Số
- Trở kháng đầu vào thấp: Đồng hồ < 1 MΩ hút dòng, làm giảm biên độ dao động. Dùng đồng hồ có đầu vào FET.
- Nhiễu nguồn: Nguồn xung (switching) tạo nhiễu tần số cao. Dùng nguồn tuyến tính hoặc thêm tụ lọc 100 µF.
- Dây đo dài: Điện dung ký sinh làm lệch tần số. Giữ dây đo < 30 cm.
- Nhiệt độ: Thạch anh AT-cut lệch +10 ppm ở 0°C, -10 ppm ở 50°C. Đo ở nhiệt độ phòng (25°C).
Kiểm Tra Chéo Bằng Dao Động Ký
Nếu nghi ngờ kết quả đo, dùng dao động ký (oscilloscope) để:
- Xem dạng sóng: sin chuẩn hay méo
- Đo thời gian chu kỳ: T = 1/f
- Kiểm tra overshoot: không vượt quá 10% biên độ
Ứng Dụng Thực Tế Của Đo Tần Số Thạch Anh
Sửa chữa đồng hồ số: Đồng hồ chạy nhanh/chậm thường do thạch anh 32.768 kHz lệch tần số. Đo và thay nếu sai lệch > 50 ppm.
Hiệu chỉnh vi điều khiển: Arduino, STM32 cần thạch anh chính xác để giao tiếp UART, I2C. Sai số > 2% gây lỗi truyền thông.
Kiểm tra mạch RF: Bộ phát FM, Bluetooth dùng thạch anh 26 MHz. Lệch tần số làm lệch kênh phát.
Khi đo tần số thạch anh trong mạch hoạt động, bạn đang kiểm tra cả thạch anh lẫn mạch dao động. Nếu tần số sai, có thể do tụ tải không đúng giá trị, điện trở phản hồi hỏng, hoặc nguồn cấp yếu. Cách đo tần số thạch anh hiệu quả là kết hợp đo điện áp nguồn, kiểm tra linh kiện xung quanh, và so sánh với mạch tham khảo.
Ngày cập nhật 10/03/2026 bởi Ngân Bùi
